Блокуючі реле, які забезпечують ефективний засіб підтримки стану перемикача з низьким енергоспоживанням, є важливою частиною електричних та електронних систем. Реле з фіксацією використовують короткий імпульс для перемикання станів і залишаються в кінцевому положенні без постійної енергії, на відміну від традиційних реле, яким для підтримки свого стану потрібне джерело постійної напруги. У цій статті розглядаються використання та переваги реле з фіксацією, а також способи їх налаштування та скидання.
Після спрацьовування реле з фіксацією, яке також називають бістабільним реле, зберігає своє положення навіть після відключення живлення. Встановлення та скидання — два його стабільні стани. Керуючі імпульси викликають перемикання реле між цими станами.
Блокувальні реле працюють за допомогою одного з двох основних механізмів:
1. Однокотушкове реле з фіксацією
Реле з фіксацією з однією котушкою працює з однією котушкою, яка отримує імпульси змінної полярності, щоб змінити свій стан.
- Налаштування реле (увімкнений стан): позитивний імпульс напруги живить котушку, переміщаючи внутрішні контакти у встановлене положення.
- Скидання реле (стан ВИМК.): негативний імпульс напруги (або імпульс зворотної полярності) повертає контакти в положення скидання.
Після перемикання реле воно залишається в такому стані, доки інший імпульс не змінить його.
2. Реле з подвійною котушкою
Реле з подвійною котушкою фіксації має дві окремі котушки — одну для налаштування та одну для скидання.
- Встановлення реле (увімкнений стан): короткий імпульс до «встановленої» котушки переміщує внутрішні контакти у положення ON.
- Скидання реле (стан ВИМК.): короткий імпульс на котушку «скидання» переміщує контакти назад у положення ВИМК.
Оскільки контакти утримують своє положення магнітним або механічним способом, для підтримки цього стану не потрібно постійного живлення.
- Енергоефективність: Зреле фіксаціїне вимагають постійного живлення для підтримки свого стану, вони споживають менше енергії порівняно з традиційними реле.
- Низьке теплоутворення: зменшене споживання електроенергії означає мінімальне накопичення тепла, що підвищує довговічність.
- Стабільна робота: реле з фіксацією залишаються у своєму останньому положенні навіть під час збою живлення.
- Ідеально підходить для систем, що працюють від батареї: їхня здатність утримувати стан без постійного струму робить їх ідеальними для пристроїв, що живляться від батареї.
Кілька галузей промисловості використовують реле з фіксацією, зокрема:
Енергоефективні прилади та інтелектуальні системи освітлення є прикладами домашньої автоматизації.
Промисловий контроль: Енергоефективне перемикання необхідно для автоматизованих систем і машин.
Застосування для мережевої ретрансляції та комутації сигналів у телекомунікаціях.
Автомобільна електроніка: електричні системи та елементи керування вікнами.
Блокуючі релеє популярним варіантом у енергочутливих додатках, оскільки вони пропонують ефективний засіб підтримки станів схеми без постійного живлення. Вони важливі, тому що їх можна встановлювати та скидати з невеликим енергоспоживанням, будь то в мережах зв’язку, побутовій техніці чи промисловій автоматизації. Знання того, як вони працюють, гарантує їх максимально ефективне використання в різноманітних електричних та електронних додатках.

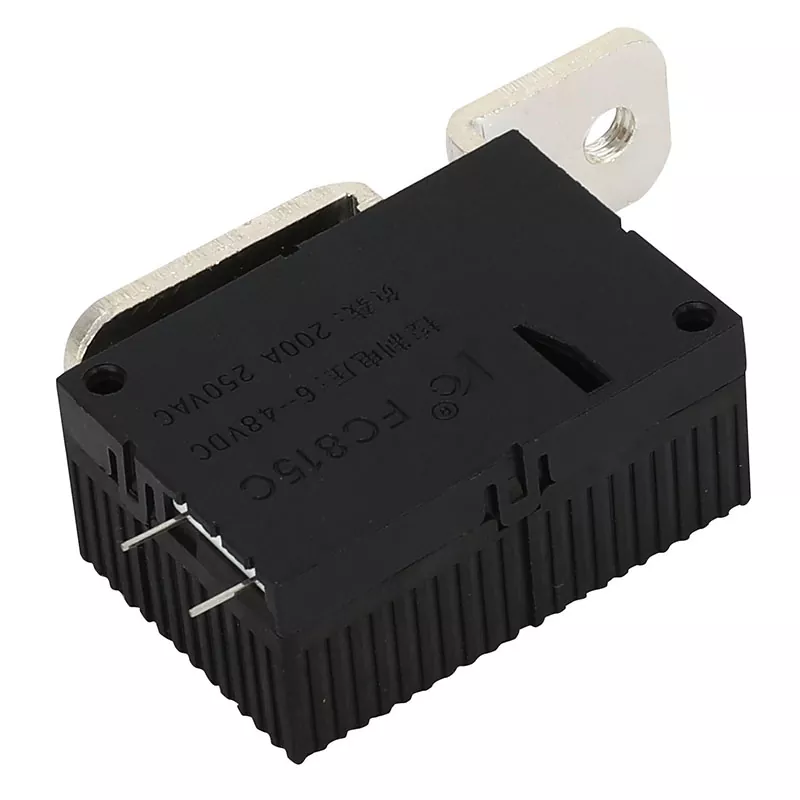

Face Electric Co., Ltd. завжди дотримувалася політики якості «безперервних інновацій та прагматичного управління» та створила продукти промислового бренду з бізнес-філософією виживання шляхом забезпечення якості та розвитку шляхом великомасштабного виробництва. В даний час реле з фіксацією, самостійно розроблені та розроблені нашою компанією, можуть забезпечувати різноманітні характеристики від 16 A до 200 A для клієнтів на вибір. Продукція компанії відповідає вимогам директиви ЄС ROHS, а продукція компанії отримала національні патенти на винаходи та сертифікати патентів на корисну модель; відвідайте наш веб-сайт за адресою www.facerelay.com, щоб дізнатися більше про наші продукти. За запитами ви можете зв’язатися з нами за адресоюlydia@face-relay.com.
