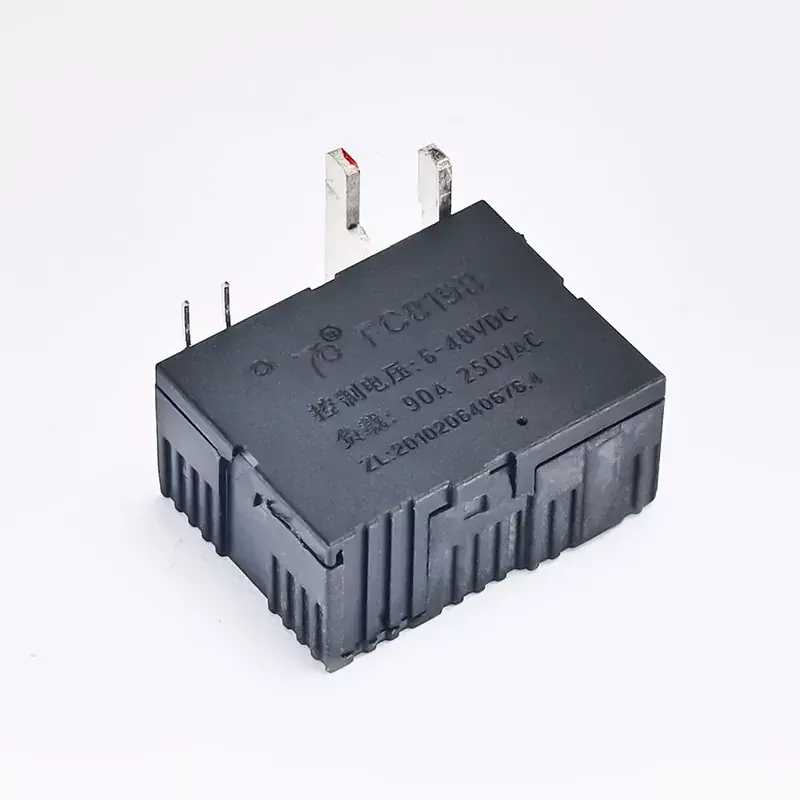

Реле з фіксацією є ефективним і малопотужним методом підтримки стану перемикача.Блокуючі релевикористовують короткий імпульс для перемикання станів і залишаються в кінцевому положенні без постійної енергії, на відміну від традиційних реле, яким для підтримки свого стану потрібне джерело постійної напруги. У цій статті розглядається ефективне керування реле фіксації.
Після спрацьовування реле з фіксацією, яке також називають бістабільним реле, зберігає своє положення навіть після відключення живлення. Встановлення та скидання — два його стабільні стани. Керуючі імпульси викликають перемикання реле між цими станами.
Контроль ареле фіксаціїзалежить від його типу — односпіральний або двоспіральний.
1. Керування реле з фіксацією з однією котушкою
Однокотушкове реле з фіксацією працює з імпульсами змінної полярності:
- Налаштування реле (увімкнений стан): застосування позитивного імпульсу напруги активує котушку та переміщує внутрішні контакти у встановлене положення.
- Скидання реле (стан ВИМК.): застосування негативного імпульсу напруги (або імпульсу зворотної полярності) повертає контакти в положення скидання.
Для управління однокотушковим реле з фіксацією можна використовувати:
- Схема H-Bridge: для перемикання полярності напруги, що подається на котушку.
- Мікроконтролер (MCU) з двома виходами: один вихід забезпечує позитивний імпульс, а інший забезпечує негативний імпульс.
2. Керування реле з подвійною обмоткою
Реле з двома котушками фіксації має дві окремі котушки — одну для налаштування та одну для скидання:
- Встановлення реле (увімкнений стан): короткий імпульс до «встановленої» котушки переміщує внутрішні контакти у положення ON.
- Скидання реле (стан ВИМК.): короткий імпульс на котушку «скидання» переміщує контакти назад у положення ВИМК.
Щоб керувати реле з подвійною котушкою, ви можете використовувати:
- Кнопкові перемикачі: один перемикач для встановленої котушки, інший для скидання котушки.
- Виходи мікроконтролера: запрограмовані для надсилання імпульсу на правильну котушку, коли це необхідно.
- Схема перемикання транзисторів або MOSFET: для управління реле високої напруги/струму від джерел керування малою потужністю.
- Енергоефективність: правильний контроль забезпечує мінімальне споживання енергії.
- Надійність: використання правильної техніки перемикання запобігає несправності реле.
- Інтеграція: легко інтегрується з системами автоматизації та мікроконтролерами.
Кілька галузей промисловості використовують реле з фіксацією, зокрема:
Розумне освітлення та енергозберігаючі програми є прикладами домашньої автоматизації.
Промисловий контроль: для автоматизованих систем і машин необхідне ефективне перемикання.
Телекомунікації: заходи з енергозбереження та маршрутизація сигналу.
Автомобільна електроніка включає пристрої, що працюють від батареї, наприклад елементи керування вікнами.
Знаючи вид лфіксуюче релеі використання відповідного механізму перемикання є важливими для керування ним. Забезпечення відповідного контролю забезпечує надійну та ефективну роботу в різноманітних додатках, незалежно від того, використовується H-Bridge, мікроконтролер або ручні перемикачі.
