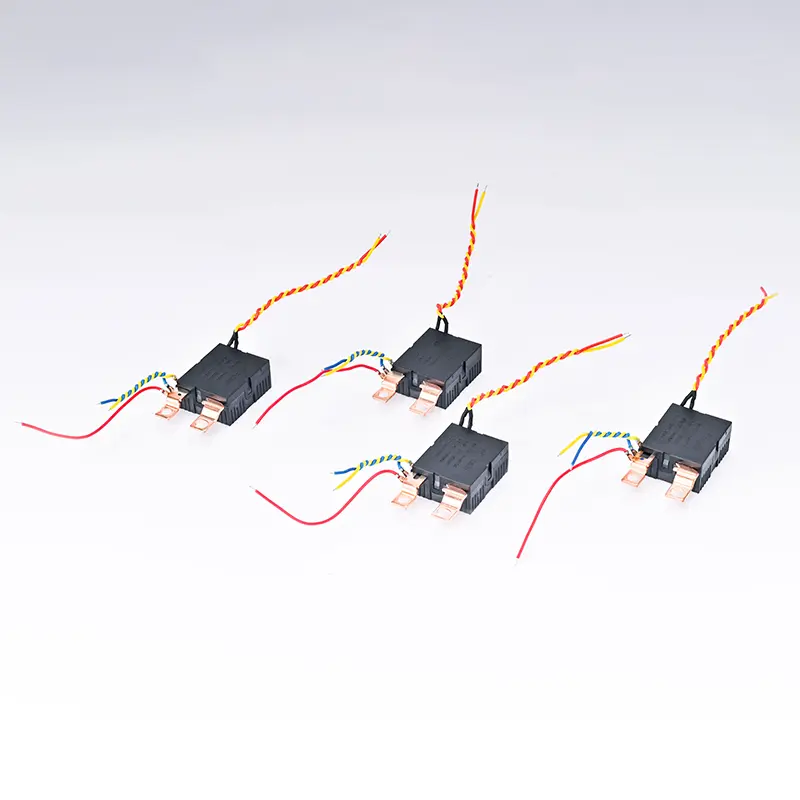

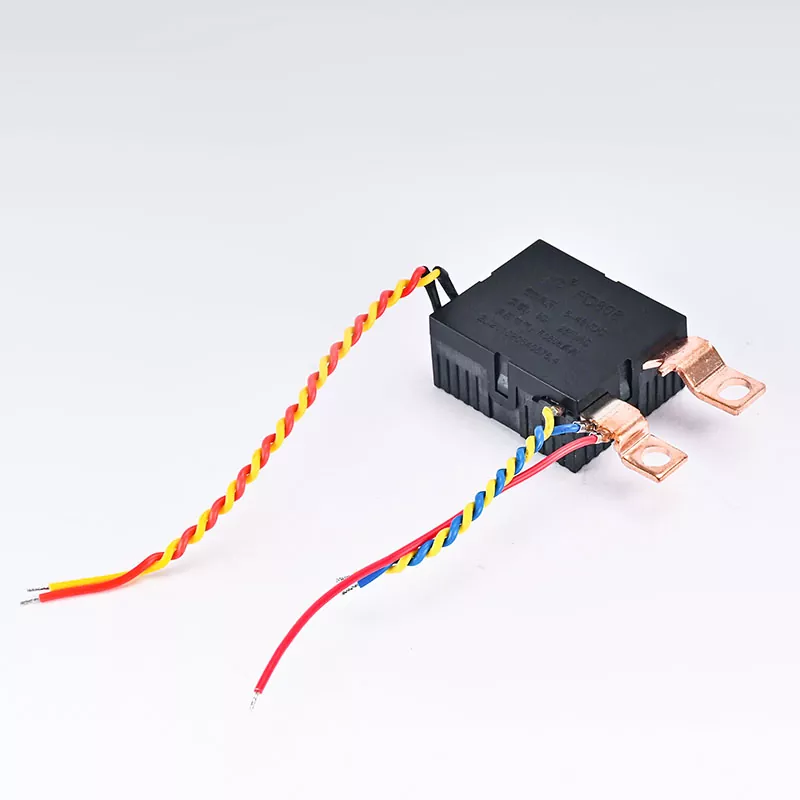

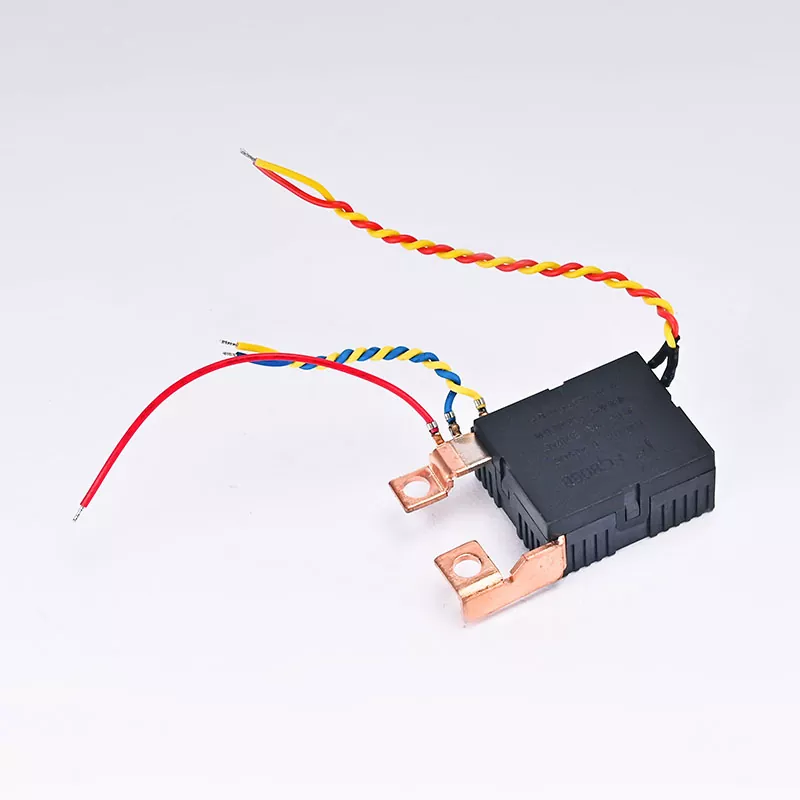

тип:Однофазне блокуюче реле
Номінальний струм:80А
Напруга приводу:6VDC-48VDC
Діапазон робочих температур:від -20°C до 70°C
Спосіб підключення:гвинтове з'єднання/клемне з'єднання
Розміри:Стандартна модель: 35,7 мм x 32,45 мм x 16,9 мм
вага:приблизно 0,04 кг
Унікальна конструкція магнітної фіксації однофазного реле фіксації 80A забезпечує стабільне та надійне керування вимикачем, одночасно знижуючи споживання енергії. Ласкаво просимо на наш завод, щоб придбати останні розпродажі, низьку ціну та високу якість реле з фіксацією.
| НАПРУГА (VDC) |
ОПІР КОТУШКИ (Q)±10% |
Потужність котушки (Вт) | ОПЕРАЦІЙНИЙ НАПРУГА (VDC) |
ЗВІЛЬНЕННЯ НАПРУГА (VDC) |
ДОПУСТИМА НАПРУГА (VDC) |
||
| неодружений | ДВОЙНИЙ | неодружений | ДВОЙНИЙ | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (КОНТАКТНА ФОРМА) | 1B | |
| (МАТЕРІАЛ КОНТАКТІВ) | (СРІБЛИВИЙ СПЛАВ) | |
| (КОНТАКТНА НАПРУГА 10A) | Макс.15 мВ | |
| (РЕЙТИНГ КОНТАКТІВ) | 80A 250VAC | |
| (МАКС. НАПРУГА ПЕРЕМИКАННЯ) | 250 В змінного струму | |
| (МАКС. ПЕРЕМУТНИЙ СТРУМ) | 80А | |
| (МАКС. ПОТУЖНІСТЬ ПЕРЕМИКАННЯ) | 20000 ВА | |
| (ТЕРМІН ЕКСПЛУАТАЦІЇ) | (МЕХАНІЧНИЙ) | 5×10⁵OPS |
| (ЕЛЕКТРИКА) | 1×10⁴OPS | |
| (0 ЧАС РОБОТИ) | 20 мс Макс |
| (ЧАС ВИПУСКА) | 20 мс Макс |
| (ДІЕЛЕКТРИЧНА МІЦНІСТЬ) (50/60 Гц, 1 хв) | |
| (КОНТАКТИ & КОТУШКА) | 6000 В змінного струму |
| (КОНТАКТИ І КОНТАКТ) | 1500 В змінного струму |
| (ПОЛЕ&ПОЛЕ) | |
| (ОПІР ІЗОЛЯЦІЇ, 500 В постійного струму) | 1000 МОм Мін. |
| (ВАГА) | 38г |
| (0 ЗАГАЛЬНИЙ ВИМІР) | (на малюнку) |
